地點：日本東京
松下投影機（中國型號）：PT-SRQ50KC x 20；PT-SRZ34KC x 20
關鍵信息
·
使用松下目前亮度最高的投影機PT-SRQ50KC（中國型號），在東京都廳的外墻上投射出明亮且高分辨率的圖像。
· 專為抵御惡劣戶外環境而設計的投影機防護箱。
· RAMSA音響系統3提供逼真的3D音效。
· 采用AcroSign1和遠程托管服務2，實現全面的云端操作和系統管理。
關于TOKYO Night & Light
TOKYO Night & Light利用東京都廳作為投影幕布，展示了各種典型的日本藝術風格作品。
項目背景
專為城市夜游游客設計的娛樂項目
近年來，投影秀類的活動在全球范圍內嶄露頭角，成為城市夜間旅游的一大亮點，有效提升了城市的夜間經濟活力。隨著投影技術的飛速發展，設計內容愈發豐富多樣，對高質量投影設備的需求也隨之增加，尤其是那些能夠精準呈現每一個細微之處的高性能投影機。然而，這一趨勢也帶來了挑戰：專業操作人員的稀缺以及常駐維護團隊的高昂成本，成為行業亟待解決的問題。為確保投影秀的流暢與高效，探索新的模式勢在必行。
解決方案
沉浸式的空間展示以及順暢的遠程操作
為了打造沉浸式的視頻藝術盛宴，主辦方使用了40臺松下目前最高亮度的投影機，包括50,000流明的PT-SRQ50KC（中國型號）和30,500流明的PT-SRZ34KC（中國型號），精準投射于東京都廳的樓體墻面上，創造出令人震撼的動態投影效果。這場投影秀不僅限于視覺的震撼，更融合了圖像與音頻的極致體驗，通過22臺RAMSA專業揚聲器3，營造出立體環繞的3D音效。通過引入數字標牌解決方案——AcroSign1，并結合全年不間斷的遠程托管服務2，實現了對整個沉浸式空間展示的完全遠程操控，無需任何駐場工作人員。

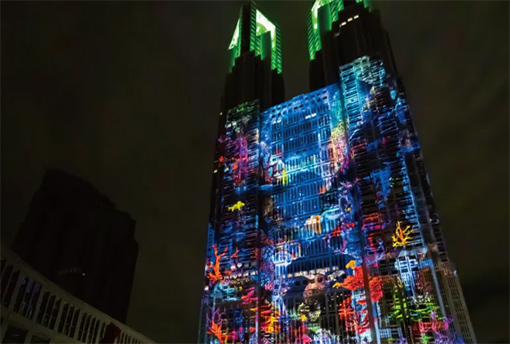

《東京協奏曲》中五彩斑斕的《第一樂章：自然創生》

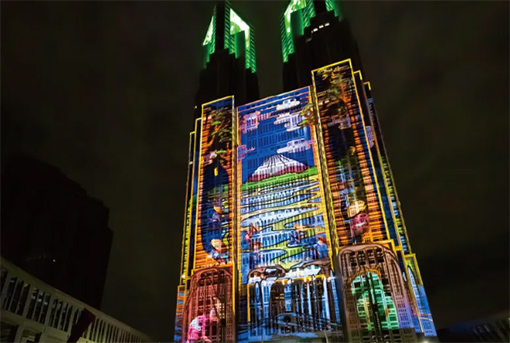

《東京協奏曲》中極具日本特色的《第二樂章：文化多樣性》
投影系統介紹
多年設計智慧與技術實踐的融合之作
在東京都廳第1本廳舍的13,904.956平方米墻面上進行投影需要40臺投影機。項目之初，我們對墻面及安裝環境進行了全面勘測，隨后基于精確測量結果創建了詳盡的CAD數據。鑒于投影機將部署于屋頂，我們進行了毫米級的精準布局規劃，巧妙避開了太陽能板等既有設施，設定了每臺投影機的最佳投射角度。為確保系統的穩定與耐用，我們特別定制了承重能力強、抗震、防水且防塵的投影機防護箱，這一創新設計不僅保障了投影機的穩定運行，更在長期使用中有效維護了投影畫面的卓越品質。
無需駐場人員，云端賦能的遠程操控新體驗
我們引入了先進的數字標牌解決方案AcroSign1，打造了一個高度自動化的內容播放系統。這一系統能夠根據預設的投影計劃自動切換展示內容，所有必要的操作均通過遠程完成，徹底擺脫了對現場人工操作的依賴。
投影機的管理和維護是投影展示的關鍵要素。為此，我們使用了遠程托管服務2來監管和處理意外事故的發生。現場部署的高清攝像頭全天候進行監控，一旦發現任何異�；驖撛诠收�，系統會立即觸發警報，并同步啟動維護流程。
投影秀點亮了西新宿的夜晚，從街對面的新宿NS大廈都能看得清清楚楚

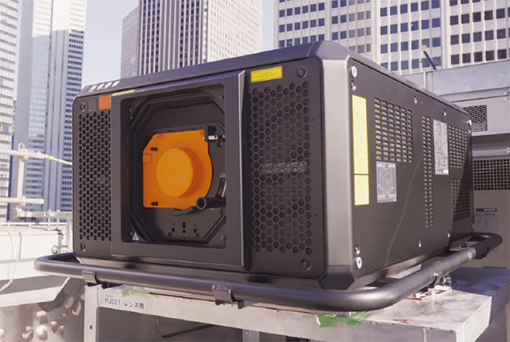

50,000流明高亮度的投影機PT-SRQ50KC（中國型號），此時還未放置進防護箱內
來自投影設計團隊成員的心聲
唯有廠商出手，才能做出如此詳盡的投影設計
當我們著手規劃這個全球首屈一指的永久性建筑投影時，首要任務是和系統工程與施工領域的專家一起，共同對“幕布”——東京都廳，進行精準測繪。與室內場館有準確的圖紙不同，室外的樓體表面，往往缺乏詳盡的圖紙以供投影設計之用，更不用說像東京都廳這樣的大型建筑。為此，我們采用了專業的雷達設備，一絲不茍地記錄下窗框的精確尺寸、窗間柱體的間距，并將這些數據轉化為CAD圖紙。這些圖紙不僅是設計的基礎，更是創作者們依據建筑輪廓定制內容的依據，精準度不容絲毫馬虎。
接下來，我們對投影機的安裝區域進行了周密勘查。這場投影秀將由安裝在鄰近建筑屋頂的40臺投影機共同演繹，它們負責將畫面投射至東京都廳的外墻面上。鑒于投影機部署空間的局限，我們進行了詳盡的模擬測試，考量了投影機的布局、建筑表面的坡度以及投影機與建筑之間的角度等因素，力求避免圖像重疊。其中，投影圖像相對于地面的角度尤為關鍵，因為投影機將安裝在傾斜的表面上，我們對坡度進行了極其精確的模擬與計算。正是基于這一系列嚴謹的數據分析與計算，我們成功為這面約110米寬、126米高的巨大墻面繪制出了精準無誤的投影設計圖，為接下來的創意實現奠定了基礎。
--坂西保昭
松下互聯株式會社 媒體娛樂事業部
來自投影機防護箱開發團隊成員的心聲
穩固的防護箱保障了長時間、高精度的投影

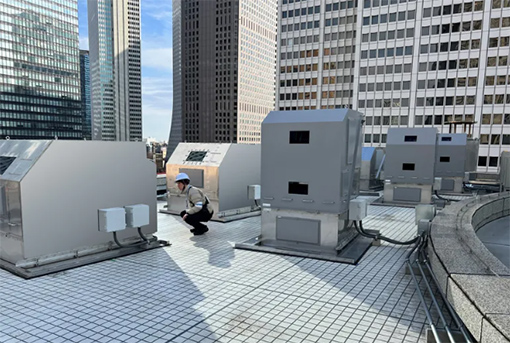

我所在的團隊依據設計團隊提供的數據，著手制造40臺投影機的防護箱。30,500流明的投影機兩個一組，上下擺放，我們為此設計了專門的防護箱。50,000流明的投影機單獨一臺放置，同樣我們也為其定制了防護箱。所有的防護箱在設計時均需要考慮投影角度，以及安裝在屋頂所帶來的諸多問題，例如防護箱是否防水、防風、防震，以及它們本身的重量是否符合要求。鑒于傳統材料難以滿足這些高標準，我們決定采用鋁作為基本材料。鋁材的選用帶來了巨大的焊接技術挑戰，幸好我們找到了掌握這項技術的合作伙伴。通過雙方的緊密協作，我們成功打造出了既輕便又堅固的防護箱。

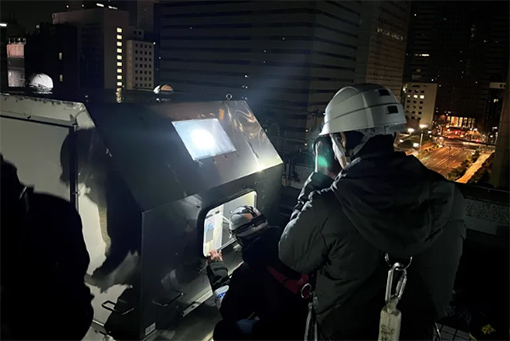

安裝過程中，我們逐一將投影機放入其專屬防護箱內，并測試了每臺投影機光軸移動的自由度，確保它們能夠精確遵循設計團隊計算出的投影角度。在上下疊放的場景中，兩臺投影機可能存在各自不同的投影角度，因此，任何微小的角度偏差都不容忽視。為此，我們特制了驗證設備，利用激光技術模擬每臺投影機的光軸，確保所有光軸誤差均控制在允許范圍內。完成這一系列嚴格驗證后，防護箱便準備妥當，可交付施工團隊進行后續安裝。
田村光一郎 松下互聯株式會社 現場解決方案公司
來自施工團隊成員的心聲
精準到毫米級的施工安裝，確保圖像能夠精準無誤地從設計圖紙躍然于實物之上

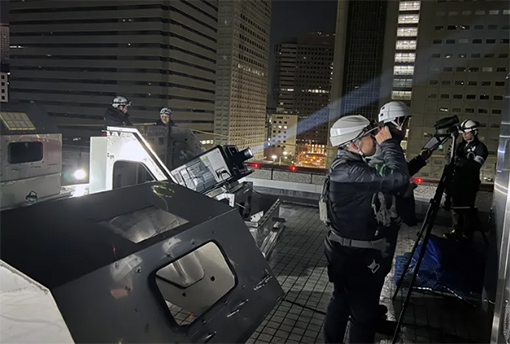

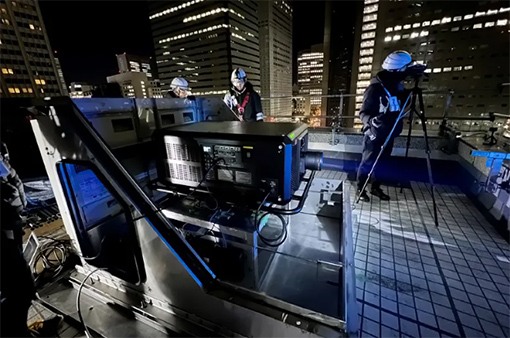

將總重約400公斤的設備運輸到建筑物頂部需要多次運送。安裝過程中，我們嚴格遵循項目初期精確測量的位置，因為任何細微的偏差都可能影響投影的效果。為此，我們不斷復核測量，與投影設計團隊緊密溝通，力求將設備與預設投影位置的誤差控制在毫米之內。團隊間的默契配合與高效協作，確保了項目在既定時間內圓滿完成。此次項目，不僅彰顯了松下在產品銷售上的卓越實力，更是團隊精神的展現——從投影設計，到防護箱開發，再到我們施工團隊，以及背后默默支持的運營人員，每一個環節都緊密相連，共同鑄就了這一成果。我們施工團隊全力以赴，將其他團隊的創意與構想轉化為現實。

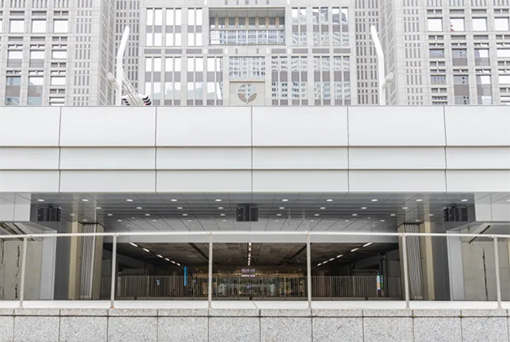

此外，我們還精心布置了音響系統，先期進行了臨時搭建，以營造震撼的立體聲效。共安裝了11套雙單元RAMSA專業揚聲器3，這些設備均符合東京都政府極為嚴苛的安全標準，包括抗震與防風等要求。我們期待這一升級版的音響系統能為觀眾帶來具沉浸感的體驗，也希望更多的游客能來欣賞精彩的投影秀。
吉井雅裕 松下互聯株式會社
現場解決方案公司
來自項目經理的心聲
為客戶提供一個團隊、一站式的服務支持
松下的一個優勢，深得客戶贊譽，就是我們提供了一站式支持體系，涵蓋了從咨詢、設計、設備制造與安裝、運營直至后期維護的每一個環節，確�？蛻舻臉嬒肽芫珳事涞亍�
對客戶來說，運營人員的合理調配有著不小的難度，尤其是像TOKYO Night &
Light這樣規模龐大、內容多變的永久性投影項目，更是十分棘手。每日定時啟動設備、精準操控投影流程，投影多場不同的節目內容，每一項都需細致入微。為此，我們引入了數字標牌系統AcroSign1，它實現了操作的全面自動化，打造了一個無需現場人員值守也能穩定運行的投影環境，這實際上意味著不需要做任何事情。這一創新不僅降低了人力成本，還避免了人為因素可能導致的錯誤。
此外，永久性的投影面臨的另一個問題是檢查和維護投影機。針對投影機長期暴露在戶外、易受環境影響的問題，特別是這個項目預計長達五年的運行周期，一切都需要在一年四季的各種條件下可靠運行。因此，我們特別引入了松下最新推出的遠程托管服務2。這項服務通過全年無休的在線監控，由專業團隊密切關注設備狀態，確保系統在各種氣候條件下都能穩定高效運行。一旦監測到異常，系統會立即發出警報，并迅速調動最近的維護團隊進行響應與修復。
AcroSign1與遠程托管服務2的結合，意味著即使是最小的錯誤也能被檢測到，讓創作者能夠充分利用投影機釋放創意。因此，我十分有信心向所有計劃打造永久性投影的朋友們推薦這些高效、可靠的解決方案。
大里剛史
松下互聯株式會社 現場解決方案公司
注：
1 AcroSign服務僅在日本提供。
2 服務內容因國家或地區而異，請咨詢當地松下銷售代表獲取詳細信息。
3 RAMSA產品僅在日本銷售。 |
