盤點近年來大屏幕拼接顯示市場，以MPDP等離子無縫拼接墻和超窄邊LCD液晶拼接墻為代表的平板拼接顯示產品的興起毫無疑問是火爆的看點。憑借其超薄機身、緊密的接縫、高分辨率、高亮度、高對比度以及出眾色彩與動態畫面等先天優勢，平板拼接蠶食一直以來由背投DLP主導的控制室市場，同時高調拓展會議室市場、和新興的安防監控市場以及商業信息顯示市場。據權威機構統計，截止2010年，平板拼接顯示系統的市場占有率屢攀新高，其中LCD液晶拼墻市場占有率接近25%，且過去三年的成長平均速度超過DLP市場10個百分點。MPDP的市場占有率保持在15%以上，平板拼接顯示系統的市場占有率接近半壁江山。
山雨欲來風滿樓，隨著平板拼接不斷攻城拔寨，其核心技術也連續突破，包括拼縫不斷縮小、55吋60吋大尺寸顯示單元出世、等離子拼接靜態殘影問題基本克服、液晶拼接拖尾問題得到改善等等，技術的突破進一步增強了平板拼接的市場競爭力，平板拼接顯示新時代已經開啟。在市場風起云涌、產品推陳出新之際，也出現了諸多濫竽充數的南郭處士，為了方便消費者的選擇，在此針對市場主流平板拼接顯示產品逐一進行盤點。
PDP等離子無縫拼接顯示技術層面圖 |
PDP等離子無縫拼接顯示技術
所謂等離子無縫拼接顯示產品，是采用PDP顯示單元拼接的方式，通過拼接控制軟件系統，來實現大屏幕顯示效果的一種拼接屏體。
PDP中文名稱為等離子顯示板，是一種利用氣體放電的顯示技術。它采用了等離子管作為發光元件，屏幕上每一個等離子管對應一個像素，屏幕以玻璃作為基板，基板間隔一定距離，四周經氣密性封接形成一個個放電空間。放電空間內充入氖、氙等混合惰性氣體作為工作媒質。在兩塊玻璃基板的內側面上涂有金屬氧化物導電薄膜作激勵電極。當向電極上加入電壓，放電空間內的混合氣體便發生了等離子體放電現象。氣體等離子體放電產生紫外線，紫外線激發熒光屏，熒光屏發射出可見光，顯示出圖像。當使用涂有三原色熒光粉的熒光屏?xí)r，紫外線激發熒光屏，熒光屏發出的光則呈紅、綠、藍三原色。當每一原色單元實現256級灰度后再進行混色，便實現彩色顯示。
從技術原理看，PDP絕不是某些廠商預言的“只是一種過渡性技術”，它技術本身固有的優勢決定了其強勁的生命力，主要表現在以下幾個方面：
真正意義上的純平面顯示--發光等離子管在平面中均勻分布，像素為點對點顯示，顯示圖像的中心和邊緣完全一致，不會出現扭曲現象；
綠色環保--像素對像素顯像，圖像清晰穩定無閃爍，不會導致眼睛疲勞，無X射線輻射；
抗電磁干擾能力--沒有電子束運動，無電磁場，也不受外界的電磁場干擾，具有較好的環境適應性，這也是美國軍方長期將其用于軍事設備的重要原因；
高亮度高對比度--PDP是自身發光，不需要背景光源，因此沒有視角和亮度均勻性問題，并實現了較高的亮度和對比度，屏幕越大，圖像的景深和保真度越高；
無響應時間問題--避免了響應時間問題，在動態視頻顯示領域的優勢更加明顯，特別適合是大畫面與超高分辨率顯示。
從當前技術層面上來講，42吋等離子拼接的縫隙降低到1mm以下，基本上實現了無縫拼接顯示，相比LCD液晶拼接6-7mm拼縫擁有巨大的優勢，而且在體積、色彩飽和度上、亮度對比度、響應時間等方面優于DLP拼接，早期等離子屏在靜態畫面長期顯示時會造成灼傷，隨著動態平衡防灼傷技術的出現，得到良好的改善。近年來已經有越來越多的廠商開始向等離子市場進軍，并呈現出了“百家爭鳴”的景象。

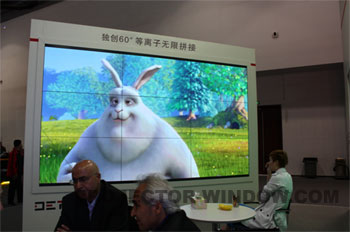

60吋等離子無限無縫拼接顯示系統 |
60吋等離子無限無縫拼接顯示系統
60吋無限拼接等離子無縫拼接墻系統，為大屏幕拼接顯示市場劃時代意義的產品。作為平板拼接顯示領域的巔峰產品，首次突破了大尺寸等離子拼接單元和大尺寸拼接單元無限規模拼接兩大瓶頸，大尺寸拼接單元直接減少了拼縫，提升了顯示效果，同時相對小尺寸拼接單元，單位面積屏體成本與后端信號接入成本都有所降低。結合等離子拼接技術固有的輕薄體積、微小拼縫、純平面高保真顯示、超高亮度、超高對比度、以及流暢的動態視頻顯示等諸多領先優勢，使得60吋無限拼接等離子無縫拼接墻系統注定成為重新劃定等離子在大屏幕拼接顯示市場新版圖的競爭利器。
主要技術參數：
<< 3mm微小的拼縫；
<< 1500cd/㎡超高亮度，還控制中心、會議室與安防中心一個明亮清晰的工作環境；
<< 30000:1超高對比度，保證了顯示畫面豐富深刻的表現；
<< 單屏分辨率為1366×768（WXGA）；
<< 防灼傷技術，基本改善屏幕灼傷現象；
<< 0.001ms 的優異響應速度；
<< 178°超寬視角滿足各角度觀看；
<< 60000小時穩定工作壽命真正實現了零維護成本
<< 無死區技術消除了黑邊，使有效像素延伸至屏幕邊緣，見細于微的顯示效果，充分保障了集成化應用中數字信號的精細化顯示；
120吋等離子拼接顯示系統 |
120吋等離子拼接顯示系統
120吋等離子拼接顯示系統，本質上是由4塊60吋等離子拼接單元以2×2的方式拼接組成，拼接規模僅限于4塊屏。該款產品突破了等離子拼接單元尺寸偏小的瓶頸，將拼接單元尺寸擴大到60吋主流拼接單元尺寸領域，改善了顯示效果，并有效拓展了等離子拼接產品的應用領域。
120吋等離子拼接顯示系統擁有等離子拼接技術固有的輕薄體積、微小拼縫、純平面高保真顯示、超高亮度、超高對比度、以及流暢的動態視頻顯示等諸多優勢。結合產品豐富的信號接口、120吋超大畫面、一體化結構設計以及嵌入式圖形處理器等，能夠很好的實現多路信號、多畫面的清晰動態顯示，為中小型指揮控制中心、調度中心、監控中心、會議室、商業中心等場所普遍應用的產品。
主要技術參數：
<< 3.6mm微小的拼縫；
<< 1500cd/㎡超高亮度滿足各種環境下的使用需求；
<< 1000000:1超高動態對比度，畫面顯示豐富深刻的表現；
<< 單屏分辨率為1366×768，整體顯示分辨率達到2732×1536；
<< 60000小時穩定工作壽命真正實現了零維護成本；
<< 0.001ms 的優異響應速度；
<< 178°超寬視角滿足各角度觀看；
<< 多重防灼傷技術確保影像不留痕跡；
<< 智能節電、綠色環保、無輻射；
60吋等離子觸摸互動拼接顯示系統 |
60吋等離子觸摸互動拼接顯示系統
60吋等離子觸摸互動拼接顯示系統為業界首個互動筆觸拼接顯示墻系統。產品采用超高分辨率等離子無縫拼接墻作為互動顯示平臺，在顯示方面具備等離子拼接技術固有的輕薄體積、微小拼縫、純平面高保真顯示、超高亮度、超高對比度、以及流暢的動態視頻顯示等諸多優勢。利用觸摸筆實現在在超高分辨率顯示環境下，進行直觀便利的觸摸控制、書寫、標注等操作，為客戶提供一個適合于群體互動討論、現場決策的一體化智能設備。可廣泛應用于教育、培訓室、會議室、指揮中心、展覽、演示廳等多樣化場所。
主要技術參數：
<< 3.0mm微小的拼縫；
<< 單屏分辨率為1366×768（WXGA）；
<< 1500cd/㎡超高亮度滿足各種環境下的使用需求；
<< 多點觸摸識別互動（最多支持6點同時書寫）；
<< 傳感筆自動識別PDP自發光定位，定位精準
<< 不含接觸傳感器，所以不會有盲區
|

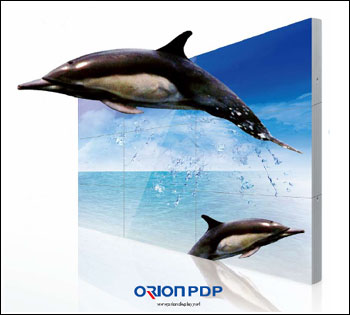

42吋?xì)W麗安等離子無縫拼接顯示系統 |
42吋?xì)W麗安等離子無縫拼接顯示系統
42吋?xì)W麗安等離子無縫拼接墻系統，最經典的等離子拼接墻產品。自2003推出2×2的有限拼接，2005年推出第一代無限拼接，2011年4月推出第六代產品，各方面的技術指標處于絕對領先的高度。其中物理拼縫縮小到1mm以下的臨界水平，同時采用專有的黑邊消除技術，將有效象素延伸至屏幕邊緣，最大效率地保障了圖象像素的完整性；機身超薄，整體安裝厚度僅為16cm；屏幕表面采用超強防爆玻璃加多涂層處理技術，長期使用無變形；使用壽命可達80000小時以上等等。7年來在中國各行各業累計應用4000多個案例，稱之為最成功的等離子無縫拼接墻產品毫不為過。
主要技術參數：
<< 1mm微小的拼縫，全球唯一真正意義上的無縫等離子拼接產品；
<< 專有的無死邊技術，將有效象素延伸至屏幕邊緣，保障了圖象像素的完整性
<< 1700cd/㎡超高亮度；
<< 30000:1超高對比度，保證了顯示畫面豐富深刻的表現；
<< 分辨率為853×480；
<< BIC動態防灼傷技術，最大程度防止屏幕灼傷；
<< 178°超寬視角滿足各角度觀看；
<< 60000小時穩定工作壽命真正實現了零維護成本。
超窄邊LCD液晶拼接顯示技術
所謂超窄邊LCD液晶拼接顯示技術，是采用專業級超窄邊LCD顯示單元拼接的方式，通過拼接控制軟件系統，來實現大屏幕顯示效果的一種拼接屏體。
LCD液晶拼接是近幾年興起的一項新的拼接技術，英文全稱為LiquidCrystalDisplay，LCD的構造是在兩片平行的玻璃當中放置液態的晶體，兩片玻璃中間有許多垂直和水平的細小電線，透過通電與否來控制桿狀水晶分子改變方向，將光線折射出來產生畫面。LCD由兩塊玻璃板構成，厚約1mm，其間由包含有液晶材料5μm均勻間隔隔開。因?yàn)橐壕Р牧媳旧聿⒉话l(fā)光，所以在顯示屏兩邊都設有作為光源的燈管，而在液晶顯示屏背面有一塊背光板(或稱勻光板)和反光膜，背光板是由熒光物質組成的可以發射光線，其作用主要是提供均勻的背景光源。背光板發出的光線在穿過第一層偏振過濾層之后進入包含成千上萬液晶液滴的液晶層。液晶層中的液滴都被包含在細小的單元格結構中，一個或者多個單元格構成屏幕上的一個像素。在玻璃板與液晶材料之間是透明的電極，電極分為行和列，在行與列的交叉點上，通過改變電壓改變液晶的旋光狀態，液晶材料的作用類似于一個個小的光閥。在液晶材料周邊是控制電路部分和驅動電路部分。當LCD中的電極產生電場時，液晶分子就會產生扭曲，從而將穿越其中的光線進行有規則的折射，然后經過第二層過濾層的過濾在屏幕上顯示出來。
LCD液晶拼接墻具有低功耗、重量輕、壽命長（一般可正常工作5萬小時）、無輻射、畫面亮度均勻等優點，但其最大的缺點是相對背投DLP拼接和PDP拼接的拼縫大，對數字信號的精細顯示存在缺憾。目前存在的主要集中液晶拼接方式如下：
監視器群組
就是將液晶監視器堆疊起來，形成一個大的監視墻，主要應用到安防監控項目中。由于監視器存在邊框，如單個21吋的液晶屏的邊框一般有6-10mm，拼接起來的縫就有12-22mm。監視墻群組最大的優勢在于替代了早期厚重的CRT電視墻，在顯示效果方面也得到較大的提升。由于是單個監視器堆疊起來的，拼縫巨大，難以構成一個整體邏輯屏，與真正的高分辨率數字顯示拼接墻存在本質性的區別。
為了減少拼接縫隙，業內另外一種做法是將監視器的邊框拆下來，將玻璃與玻璃之間進行拼接。由于這種做法可能會損壞監視器，不推薦采用。為了降低成本，部分廠商使用民用液晶電視機充當監視器群組。由于電視機為民用型設計，面板的品質標準、散熱性能等都難以滿足7×24小時連續使用。
超窄邊DID液晶拼接
2005年后，三星推出了專為拼接而設計的DID液晶屏，早期拼縫為22mm，相對監視器群組競爭優勢不大。2008年三星推出46吋拼縫為7.3mm的超窄邊液晶拼接屏成為進入大屏幕拼接顯示產品系列的標志性產品，它除了擁有液晶拼接產品低功耗、重量輕、壽命長（一般可正常工作5萬小時）、畫面亮度均勻等固有優點之外，較窄的拼縫更有助于單一的拼接單元形成一個超高分辨率大屏，實現整屏顯示、開窗顯示、畫面漫游、移動等功能。
目前市場上除了三星液晶拼接墻產品，還有NEC、LG、SHARP等多個品牌面板提供，整機產品供應商更是多如牛毛。現盤點代表性產品如下：
|

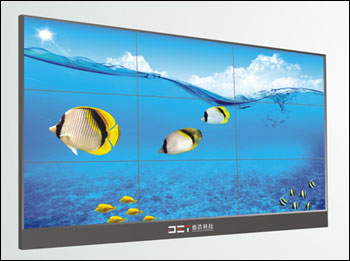

55吋超窄邊液晶拼接顯示系統 |
55吋超窄邊液晶拼接顯示系統
55吋超窄邊液晶拼接顯示系統采用三星DID面板，首次采用最先進的直下式LED背光源，相對于傳統光源具有發光效率高、耗電量低、高壽命、色域廣、色彩還原度高等等優點，克服了中間亮邊緣暗等問題，極大地提升了拼接單元的整體顯示效果。作為液晶拼接產品系列中的首個大尺寸拼接產品，其拼縫也在原來7.3mm的基礎上，進一步縮小到5.3mm，使得產品在會議、監控、商業信息顯示、教育、娛樂等領域擁有更強的適應性和競爭力。
主要技術參數：
<< 55吋超大屏幕；
<< 5.3mm拼縫，為液晶拼接領域最窄拼縫產品；
<< 采用最先進的直下式LED背光源，色彩還原度好，背光亮度均勻；
<< 全高清顯示（1920x1080），畫質細膩；
<< 節能、環保、無輻射
<< 700cd/㎡超高亮度；
<< 3000:1靜態對比度；
<< 176°超寬視角滿足各角度觀看；
<< 50000小時穩定工作壽命。
|
47吋超窄邊液晶拼接顯示系統 |
47吋超窄邊液晶拼接顯示系統
47吋超窄邊液晶拼接顯示系統為LG電子厚積薄發的創世之作，直指DID液晶拼接墻。該產品集多項最新技術為一身。采用最高端的IPS硬屏屏幕令響應時間更快、可視角度更大、高溫下無暗斑現象；采用LED背光源令色彩還原度更好，亮度更均勻，同時也順應了節能環保的大趨勢；6.3mm超窄拼縫，實現更整體的畫面效果；91mm超薄機身，使得安裝維護更方便；Shine-Out濾光片能使其在光線直射下依然保持清晰的圖像，非常適用于櫥窗、廣告牌展示等……47吋超窄邊液晶拼接產品的出世，將突破三星DID液晶拼接產品對市場的壟斷，并成為其最有力的市場競爭者。
主要技術參數：
<< 47吋屏幕，顯示面積較三星主打46吋大10%；
<< IPS高端屏幕，寬視角、快響應、無水紋;
<< 6.3mm超窄邊框，91mm超薄機身;
<< LED低功耗、高環保、高色彩還原度與均勻度；
<< 高清分辨率（1366x768）；
<< 700cd/㎡超高亮度；
<< 1300:1靜態對比度；
<< 178x178超寬視角角度；
<< 響應時間12ms（G to G）。
|
46吋超窄邊液晶拼接顯示系統 |
46吋超窄邊液晶拼接顯示系統
46吋超窄邊液晶拼接顯示系統為采用三星公司專為拼接而設計的DID液晶屏，相對背投DLP產品，它擁有其無可比擬的輕薄機身、低功耗、輕重量、長壽命、高亮度、低成本的諸多優勢，但7.3mm的拼縫局限了其在控制室市場的應用。無論如何，46吋超窄邊液晶拼接墻產品當之無愧為液晶拼接顯示系統進入大屏幕拼接顯示產品系列的標志性產品。
46吋超窄邊液晶拼接顯示系統是目前市場上應用最為普遍液晶拼接的產品，存在450流明和700流明2款產品，比較容易混淆。
主要技術參數：
<< 46吋屏幕；
<< 7.3mm超窄邊框;
<< 高清分辨率（1366x768）；
<< 450cd/㎡&700cd/㎡超高亮度；
<< 3000:1靜態對比度；
<< 178x178超寬視角角度；
隨著數字技術、網絡技術及智能化技術在大屏幕顯示領域的深入發展，特別是超窄邊液晶拼接墻產品和大尺寸等離子拼接產品的誕生，關鍵技術的突破和成本的下降，驅動整個大屏幕拼接顯示產業邁入平板拼接新時代。平板拼接顯示墻產品不僅僅在傳統的控制室市場攻城奪寨，所向披靡，而且在更為廣闊的安防監控市場如魚得水，成為傳統的電視墻、監視器群組等產品的掘墓人。
截止2010年，平板拼接顯示系統的市場占有率屢攀新高，據統計，國內大屏幕拼接墻市場總產值將接近40億，年增長率繼續保持在30%以上。其中MLCD液晶拼墻市場占有率接近25%，且過去三年的成長平均速度超過DLP市場10個百分點。MPDP的市場占有率保持在15%以上，平板拼接顯示系統的市場占有率接近半壁江山。隨著安防監控市場對平板拼接顯示系統越來越廣泛的應用，DLP拼接產品的市場占有率將進一步降低。
德浩科技作為業界最專業的平板拼接顯示系統提供商，8年來，打造出包括PDP無縫拼接和LCD超窄邊拼接產品在內，尺寸涵蓋120″/60″/55″/46″/47″/42″等的最完整的平板拼接顯示產品線，信號處理產品包括有多屏處理器、DIV/VGA/VEDIO系列矩陣等，累計完成4000多個工程案例，結合公司近十年平板拼接工程經驗，在平板拼接市場中，德浩科技值得業界深入的關注。
|
