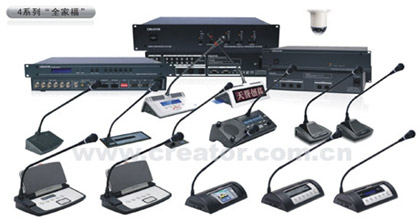

4系列會議系統的典型性能提升
CREATOR快捷
4系列會議系統是從3系列會議系統升級而來，到底提升了哪些性能？這是用戶、工程商甚至銷售工程師都非常關心的問題：
1.會議音頻的好壞很大程度上取決于對聲音的還原效果。
改用了低噪聲（信噪比=75dB），
高靈敏度(負40dB)的拾音器（咪芯），拾音范圍為超心型，無需直對著芯頭講話也能達到良好的拾音效果。咪桿的頭部從結構上作了精心的設計，把咪芯調整到最佳的效果，也要一定的程度上緩和了嘯叫現象。還增加了雙色燈環人性化的設計（紅色為正在發言，綠色為等待發言或申請發言）。咪桿改用高密航空五芯插頭，可靠穩固地與發言單元連接。
2.發言單元作了全新的性能提升：
優化對麥克風的處理電路，解決了傳統的對著麥克風大聲喊會出現失真的現象！對音頻傳輸處理，我們采用了差分傳輸技術，有效地抑制了傳輸過程中的噪聲干擾，及提高傳輸距離（有效傳輸距離為500米）。發言單元整機采用了節能處理，待機功耗只有0.6W,峰值功耗也只有2.5W(已帶2W的內置揚揚器)。整機采用了低噪，高保真運放芯片處理電路，頻響為：20Hz20kHz
±1dB。輸出信噪比達到85dB。
3.主機部分：
精心的電路設計，有效地抑制了過載失真。采用在線音頻補償技術，有效地解決了傳統會議系統中發言單元開得越多，輸出音頻越小的現象。主機還集成了高檔的聲效處理芯片，可通面板的輕觸按鍵調整，也可以通過會討PC軟件調整。音頻下傳采用了差分傳輸技術。整機的頻響為：20Hz~20kHz
±0.5dB。輸出信噪比：88dB。
4.總的來說
4系列性能提升非常明顯，整體性能表現可以與國內、國際一線品牌比美，09年5月份在南寧跟國內某一線品牌的同臺PK，CREATOR
4系列會議系統產品最終勝出很能說明問題。
 |
會議系統工程常見問題:
比較多的會議系統工程出問題，人為所造成的工程問題叫工程事故（等同“醫療事故”），給項目承建企業帶來極大被動。
典型的問題：
1、單會討延長電纜設計連接過多的發言單元。曾經有一個工程商會議系統項目，35＋1臺發言單元，工程現場僅敷設了一根延長電纜用于所有單元與主機的連接。這有沒有問題先不下結論。
2、單會討延長電纜設計連接單元過少，造成預算增加。比較典型的在大系統或超大系統應用時，不能合理分配單元的分組導致；或者由于過于謹慎、保守而導致預算增加；
3、會議電纜敷設時前后反置，不能正常完成系統連接。需要重新布線或者需要將兩端線頭剪掉重新焊接，這都給工程項目的實施帶來一定的被動。
較多其他的工程問題情形不一一羅列；
會議系統工程問題帶來哪些危害
1、延誤工程進程；
工程不能預期完工或者不能預期驗收，影響項目回款，嚴重情形甚至影響到工程商信譽及公司正常運營；
2、工程返工；
典型情形：通常一個會議系統項目安裝與會議室裝修同時進行，會議系統調試階段會議室的裝修基本全部完成，從機房到會議桌通常從地板敷設會議延長電纜，如果敷設的延長電纜數量不夠，勢必需要增加延長電纜，這種情形下的工程返工甚至涉及到裝修同步返工，造成的危害性很大。
3、損壞設備；
不常見，但是存在該類問題。
4、影響用戶使用；
這種情況較常見，趕工常常發生在用戶需要使用了，項目尚為完工，需要加班加點加快工程進度。而此時發生工程問題往往更要命，處理當情形甚至直接影響用戶的預期使用，給工程商帶來極大壓力。
會議系統工程問題是如何產生的？
1、廠商沒有提供應有的工程指導書；
2、廠商沒有提供基本的安裝指導；
3、工程商工程設計或工程施工沒有留意相關工程指導；
4、工程商工程設計或工程施工盲目施工；
5、廠商設備性能變更導致設備安裝差異；
會議系統工程事故解決辦法：
通過一個具體的測試項目作為CREATOR 4系列會議系統工程設計、安裝指導方案來避免工程問題的產生。
1、測試項目：
在不同規格延長電纜下會議控制主機、擴展主機、擴展電源所能連接不同系列發言單元數量；
2、測試目的：
通過實測的第一手數據，總結4系列會議系統產品最可行的安裝連接方案。
3、測試結果：
1）、會議控制主機CR-M4101測試數據
|
 |
注：
（1）、靜態是指所有單元本機揚聲器關至最小；
（2）、動態是指所有單元本機揚聲器開至最大；
（3）、C、F系列單元因為不存在內置揚聲器，所以靜態/動態掛載會議單元數量相同；
（4）、以上數據均為表示“××臺/路”，例如100m延長電纜下會議控制主機CR-M4101實際所能掛載的動態會議單元的數量應為：9臺/路×3路＝27臺；
（5）、C系列的數據僅僅表示雙音頻接口盒的連接數據，同時雙音頻接口盒處于滿載的連接前提；
（6）、以上所有數據均為當前狀況下最大能正常使用的數據
本機揚聲器的方式應用會議系統產品；某些受預算限制的項目可以考慮調整會議控制主機位置縮短延長電纜長度增加能掛載數量方式解決，等等解決方案不一而足。需要根據實際工程狀況整理本工程適用的解決方案。
2）、會議擴展主機CR-ME4000測試數據
會議擴展主機負載能力與會議控制主機同，所以負載能力數據同表1。
3）、擴展電源HMP-24測試數據
會議擴展主機負載能力與會議控制主機同，所以能連接最大數量與會議控制主機同，須留意：
例：動態，100m延長線情況。
會議控制主機負載數量：9臺/路×3路＝27臺；
擴展電源負載數量： 27臺/4路＝7臺/路（估算）。
應遵循最大負載相同原則，其他狀況單路負載數量用戶自行計算。
4）、工程安裝指導方案：
從表1的測試數據不難看出，會議控制主機、擴展主機、擴展電源所能連接的發言單元數量由延長電纜所決定，使不使用發言單元內置揚聲器也將直接影響會議控制主機、擴展主機、擴展電源所能連接的發言單元的多寡。這是因為連接電纜存在阻抗，而阻抗的大小跟材料、長度、電纜的橫截面積有關。發言單元采用手拉手方式連接，也就是說連接的單元越多，電纜的總長度越長，線路阻抗越大，線路的功率損耗越大，超過一定限度以后，后面接入的單元往往不能獲得正常的工作電壓導致不能正常工作，甚至影響整條線路其他單元的工作狀態。而揚聲器開啟以后，整機消耗功率增加，在總功率或總負載能力不變的情況下導致能連接的發言單元數量降低也是理所當然。
實際工程安裝需要根據表1數據作為工程前期設計指導數據。另外，很多工程往往帶有獨立的擴音系統，這個情形可以選擇采用關閉本機揚聲器的方式應用會議系統產品；某些受預算限制的項目可以考慮調整會議控制主機位置縮短延長電纜長度增加能掛載數量方式解決，等等解決方案不一而足。需要根據實際工程狀況整理本工程適用的解決方案。
|
