[投影之窗消息]
未來會議室如何打造？將快速獲取“數據、算力、知識”的能力賦予用戶，將高效開展
“研究、分享、協同”的基礎賦予用戶。
日前，“一帶一路東盟大數據”實驗室完成了一套智能信息化系統建設，其高標準，現代化的系統與設計，讓該實驗室成為了未來會議室設計的有效參考。
“一帶一路東盟大數據”實驗室以打造“國家急需、世界一流、制度先進、貢獻重大”的中國特色新型高校智庫為目標，致力于中國－東盟領域政治、經濟、國防、外交等重大問題的合作發展與創新研究，培養“東盟通”特殊人才，服務“一帶一路”等國家戰略。
面向未來的設計
依托“分布式”和“視音頻軟件管理”的一體化平臺和大數據“一站式”平臺，統籌各業務職能組織機構，構建多形式數據采集、同平臺共享和大數據展示，以“融合”的思維實現數據融合和辦公空間融合，整合視頻、音頻、IPKVM和H5大數據展示等現代化的多媒體技術手段，將實驗室建設成為一個具有可知可感的大數據中心、決策中心、會議中心，滿足一帶一路多種綜合數據的科研項目、成果展示和會議需求，實現集中和分布式（多區、多域）協同科研工作、國際會議、報告討論會議等。

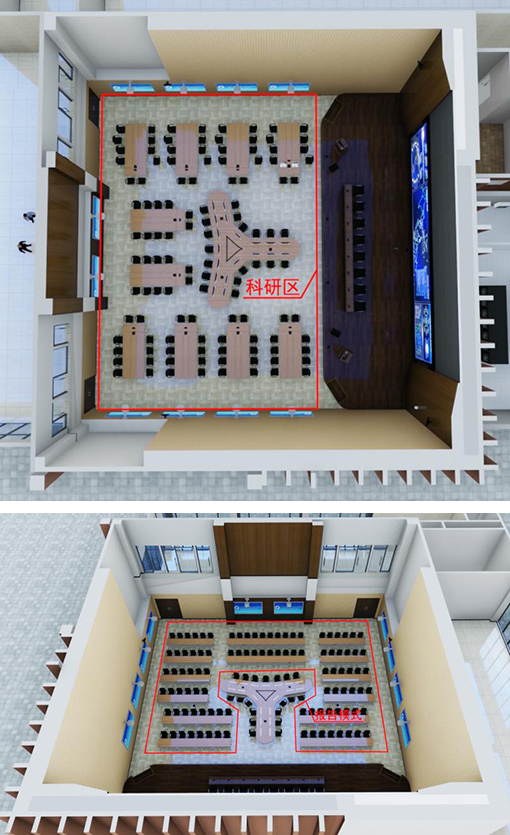

“1室+多域”的空間布局和系統部署
從空間功能來看，該實驗室可分為“主席臺區域”、“科研區域”和其他區域，不同區域既獨立又融合。
一、主席臺區域
主席臺區域位于會場的前方，中間是主席臺，兩側是匯報臺，主席臺后墻是一個12.6米*3.6米超大型超高分辨率的投影顯示墻，8K分辨率，滿足大數據可視化展示、決策指揮、會議報告等；在主席臺對面的墻上設置1套3.2米*1.8米的返顯大屏，用于報告或會議模式的返顯使用。
主席臺區域，可設置為報告模式和會議模式。報告模式通過主席臺兩側的2個匯報臺實現；會議模式則是通過主席臺來實現。
在匯報臺的模式上，系統可以通過一鍵設置成“隨大屏模式”或“獨立使用模式”以適應匯報者模式和主持人模式等使用場景。“隨大屏模式”在單屏顯示器上可以顯示與投影融合大屏一樣的圖像，并具備鍵盤鼠標的控制功能；“獨立使用模式”，匯報臺的單屏顯示器可以顯示任意一臺單屏電腦圖像，并具備鍵盤鼠標的控制功能。強大的智能操作，得益于功能強大的8000萬像素處理能力的純硬件4K融合器和不受限制的靈活擴展的分布式+KVM系統。
會場內大屏顯示全部采用“投影機+光學強光屏幕”
的不受環境光影響的顯示系統。即具有像LED一樣的色彩高飽和度，還長期使用永無壞點，又避免了LED的主動式強光對人眼的傷害，適合長時間科研會議使用，節能綠色環保。
二，科研區域
科研區域采用平地式結構，將功能區進行分區式規劃，中間“集中式”和四周“流動式”的結構布局。
四周“流動區”使用折疊流動式桌椅，可以實現任意組合，既可以分區研討，也可以集中報告。
中間固定式區域是決策區，采用“星型”布局設計，共設置19個席位，圍繞數據的“采”、“編”、“發”等功能安排桌席。每個席位都安裝1套液晶升降系統，和嵌入式話筒采集。升起液晶系統，大家協同辦公；降下液晶系統，大家討論決策。
在中間“星型”固定區域外的左、右和后面三個區域，共建設10個分區，每個分區采用1套100寸超短焦投影大屏系統，無線和有線的信號接入能夠滿足分區獨立科研和會議，也可以被任意調用到任何大屏和平臺上呈現。
實驗室采用1套“視音頻管理平臺”
的統一調度管理軟件，通過多客戶端，分角色、權限獨立和集中進行信號調度實現音視頻系統信號的統一管理。該軟件平臺的客戶端具有PC端和移動端的可定制化能力，該套軟件和中控的最大區別就是從設備管理理念升級到了用戶場景管理理念，即“用戶客戶端”。
“一帶一路東盟大數據”實驗室的8K投影融合主屏、10個區域分區屏和8K液晶返顯屏的圖像呈現滿足了互聯互通需要，以及今后大數據軟件平臺的數據可視化呈現，渲染包裝引擎、GIS引擎的無縫對接需要。投影融合處理器具備任意路的輸入輸出，并且支持分辨率4096*2160的圖像格式及處理能力，具備任意路融合以及異型分辨率的輸出能力。
三、音頻系統
因?yàn)楝F(xiàn)場空間多為平面式墻面或結構體，擴聲系統須采用1套多波束可調的專業級音柱擴聲，使聲音直接覆蓋目標區域，避免有效聲波輻射到其他反射面造成聲反射、聲聚焦等影響擴聲環境的因素出現。
除主席臺匯報臺和科研區域中間的固定式席位采用嵌入式有線話筒外，其他區域采用流動式無線會議話筒單元。全場采用多種語言的同聲傳譯系統實現國際科研交流。
四、信號處理系統
系統采用去中心化架構設計，信號的互聯互通須采用分布式像素?zé)o損編解碼方式來實現，音頻信號須通過數字網絡的方式進行信號處理和路由。所有電腦、服務器和各類處理設備都被安置在專業機房?jī)?nèi)，現場只有末端顯示設備、擴聲設備和前端話筒、信號接入設備等。
信號接入采用無線和有線相結合的方式，日常采用無線接入方式，方便靈活；根據需要也可以通過地插和桌插有線接入。
去中心化架構設計提高了設備的穩定性和易維護性，也減少了對使用者的電磁輻射。借助分布式系統的靈活性和易擴展性的特點，使用者在任何一個有鍵盤數據點的設備上控制和使用任何一個電腦和服務器；一個信號源就可以共享任何一個位置，甚至全部顯示端。
贏康公司在該案例中為其安裝的產品列表：
“一帶一路東盟大數據”實驗室的設計滿足了數據研究、成果展示、信息監控、國際會議和報告討論等方面的使用需求。隨著大數據時代的來臨，智能化的多媒體信息系統，也越來越和用戶的業務系統無縫整合。“更貼合用戶的使用場景，用科技的力量服務于用戶，從而使用戶越來越感覺不到科技存在。”正是這套解決方案的核心設計理念所在，該案例也為未來多功能會議室的系統設計出具了很好的參考樣本。 |
